偏心半球閥_氣動偏心半球閥
時間：2021-07-06 23:28:17 來源：永龍閥門 閱讀：0次
偏心半球閥_氣動偏心半球閥
偏心半球閥 Half of an eccentric valve靠旋轉閥鏈來使閥門暢通或閉塞， 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

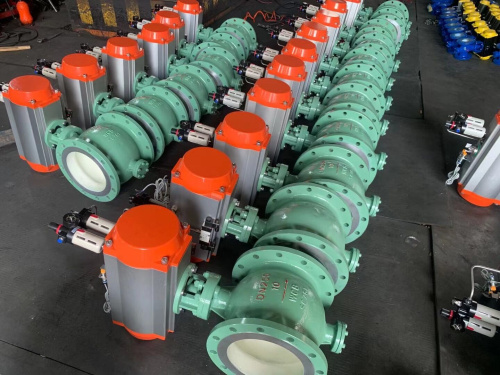

偏心半球閥圖片_氣動偏心半球閥圖片
偏心半球閥開啟過程：在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

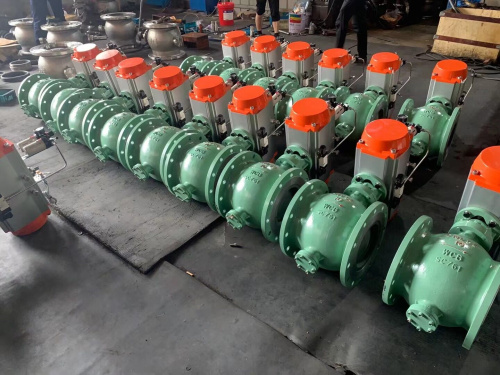

偏心半球閥實物圖_氣動偏心半球閥實物圖
偏心半球閥關閉過程:關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

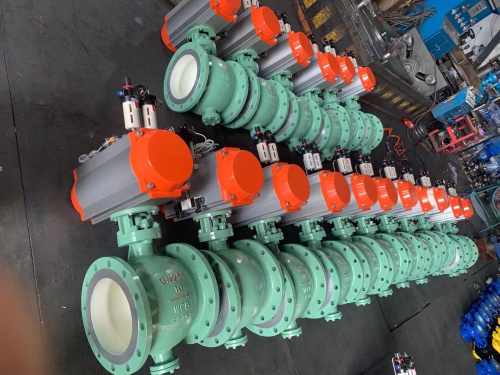

偏心半球閥車間圖片_氣動偏心半球閥車間圖片
永龍閥門氣動球閥系列：氣動偏心半球閥,單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。啟閉無摩擦。這一功能完全解決了原來球閥、蝶閥因密封面之間相互摩擦而影響密封的問題。楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
